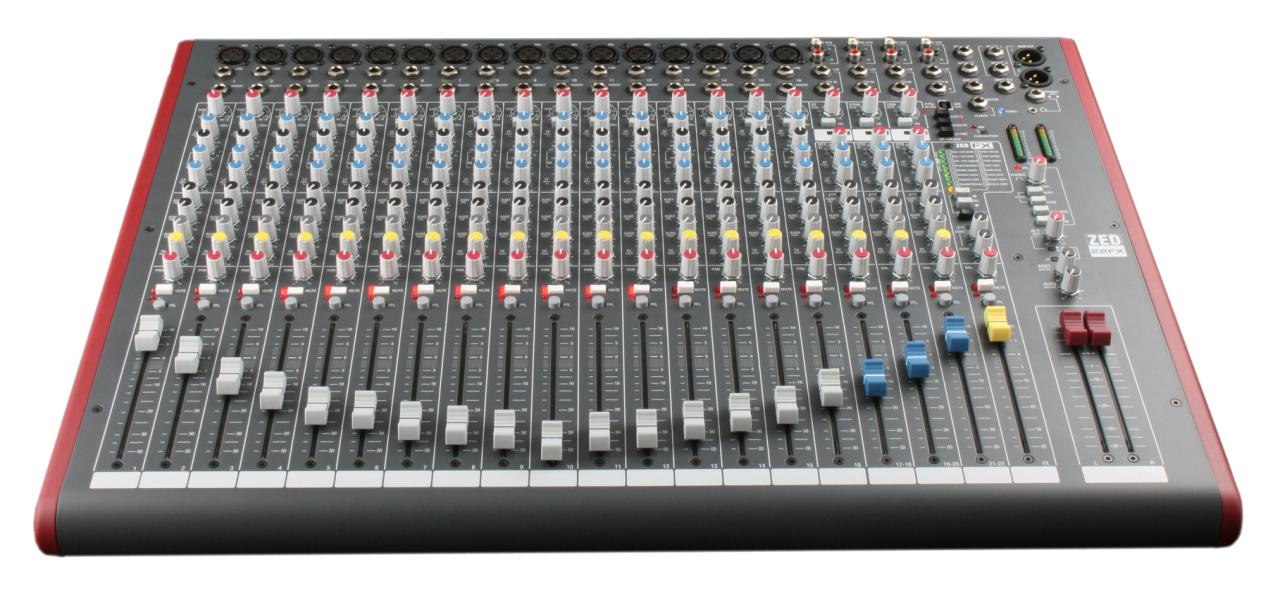

22路调音台 ZED 22FX

ZED-22FX是一款16单声+3双立体声调音台,新品除保留了该系列其他型号的相同专业特性,还增加了室内设计特效的综合部分。

ZED FX调音台在单声通道上有反应灵敏的3段扫频式mid EQ,立体声通道上有2段EQ,100mm长冲程推子,4个辅助发送,一个USB发送和回传(适合PC或苹果机录音及回放),独特双立体声输入功能和先进的监听功能。

连接器放置在外部的顶端,方便插入和配线,单独电路板用螺帽固定到顶部面板的结构非常适合专业便携式调音台。此外,ZED FX还配有新型高性能DuoPre无衰减器的前置放大器。

ZED的USB输出配置使得不同的信号从LR母带或辅助总线发向USB,USB以立体声回传信号。Cakewalk的SONAR LE音乐制作软件和调音台捆绑,使得用户能完成现场表演、现场录音、演播室录制或演播室混音等许多不同的任务。

尺寸:(宽×高×长)450×98×645mm。

重量:10.5kg。

特点:

16路麦克风/线路输入

DuoPre 麦克风前级放大器

反应灵敏的3段均衡器,MusiQ中频扫频功能

4路立体声线路信号输入带增益的2段均衡器

4路辅助发送

100mm推子

可选双信号源输入

技术参数

输入

单声道(XLR)输入+6到-63dBu测试(+17dBu)

单声道线路输入(插座)+10至-26dBu(+30dBu)

外接口(TRS插座)0dBu测试+21dBu

立体声输入(插座)0dBu测试(控制=关到+10dB)

立体声输??(耳机插座)0dBu测试(控制=关到+10dB)

输出

L,R&单声道输出(L&R,XLR,单声道插座) 0dBu测试 +21dBu

辅助输出(插座) 0dBu测试 +21dBu

高音输出(耳机插座) 0dBu测试 +21dBu

录音输出(耳机插座) 0dBu测试 +21dBu

频率响应

麦克风输入至混音L/R输出,30dB增益+0.5/-1dB 20Hz-20kHz

线路输入至混音L/R输出,0dB增益+0.5/-1dB 10Hz-30kHz

立体声输入至混音L/R输出,+0.5/-1dB 10Hz-30kHz

总协波失真+n

麦克风输入至混音L/R输出,0dB增益1kHz +10dBu输出0.004%

麦克风输入至混音L/R输出,30dB增益1kHz 0.014%

麦克风输入至混音L/R输出,0dB增益1kHz 0.005%

麦克风输入至混音L/R输出,0dB增益1kHz 0.003%

动态余量

模拟净空测试结果(0Vu)21dB

USB输入&输出净空测试结果(0Vu)14dB

USB音频编码(编码/译码)

USB音频输入/输出USB1.1 Compliant 16bit

取样率32,44.1,48kHz

噪音

话筒前置放大器@增益 150R输入Z 22-22kHz-127dBu

混音LR输出,L/R推子=0.22-22kHz -88dBu(ZED-14)

混音LR输出,L/R推子=0.22-22kHz -84dBu(ZED-24)
